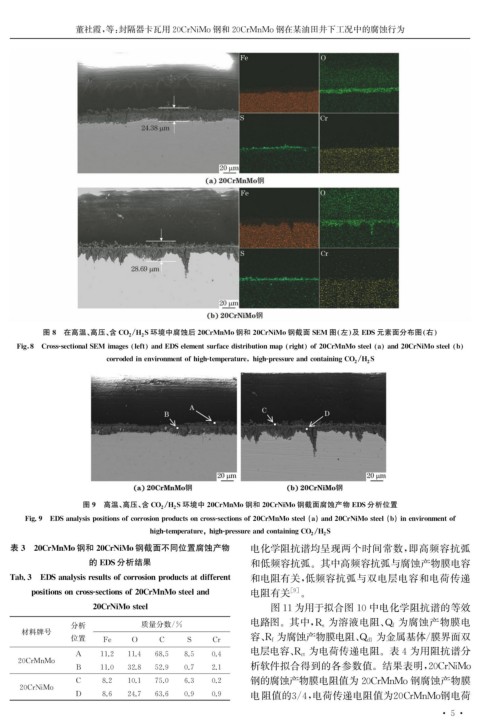

Page 13 - 腐蚀与防护2024年第十一期
P. 13
董社霞, 等: 封隔器卡瓦用20CrNiMo钢和20CrMnMo钢在某油田井下工况中的腐蚀行为
图8 在高温、 高压、 含 CO 2 H 2 S环境中腐蚀后20CrMnMo钢和20CrNiMo钢截面SEM 图 左 及 EDS元素面分布图 右
Fi g 8 Cross-sectionalSEMima g es left andEDSelementsurfacedistributionma p ri g ht of20CrMnMosteel a and20CrNiMosteel b
corrodedinenvironmentofhi g h-tem p erature hi g h- p ressureandcontainin gCO 2 H 2 S
/
图9 高温、 高压、 含 CO 2 H 2 S环境中20CrMnMo钢和20CrNiMo钢截面腐蚀产物 EDS分析位置
Fi g .9 EDSanal y sis p ositionsofcorrosion p roductsoncross-sectionsof20CrMnMosteel ( a ) and20CrNiMosteel ( b ) inenvironmentof
/
hi g h-tem p erature , hi g h- p ressureandcontainin gCO 2 H 2 S
表3 20CrMnMo钢和20CrNiMo钢截面不同位置腐蚀产物 电化学阻抗谱均呈现两个时间常数, 即高频容抗弧
的 EDS分析结果 和低频容抗弧。其中高频容抗弧与腐蚀产物膜电容
Tab.3 EDSanal y sisresultsofcorrosion p roductsatdifferent 和电阻有关, 低频容抗弧与双电层电容和电荷传递
p ositionsoncross-sectionsof20CrMnMosteeland 电阻有关 [ 9 ] 。
20CrNiMo stee l 图11为用于拟合图10中电化学阻抗谱的等效
为腐蚀产物膜电
分析 质量分数 / % 电路图。其中, R s 为溶液电阻、 Q f
材料牌号
位置 Fe O C S Cr 容、 R f 为腐蚀产物膜电阻、 Q d1 为金属基体 / 膜界面双
为电荷传递电阻。表4为用阻抗谱分
A 11.2 11.4 68.5 8.5 0.4 电层电容、 R ct
20CrMnMo
B 11.0 32.8 52.9 0.7 2.1 析软件拟合得到的各参数值。结果表明, 20CrNiMo
C 8.2 10.1 75.0 6.3 0.2 钢的腐蚀产物膜电阻值为20CrMnMo钢腐蚀产物膜
20CrNiMo
D 8.6 24.7 63.6 0.9 0.9 电阻值的 3 / 4 , 电荷传递电阻值为 20CrMnMo 钢电荷
· 5 ·
