Page 116 - 腐蚀与防护2024年第十一期

李海坤, 等: 电流动态波动对管道腐蚀速率的影响

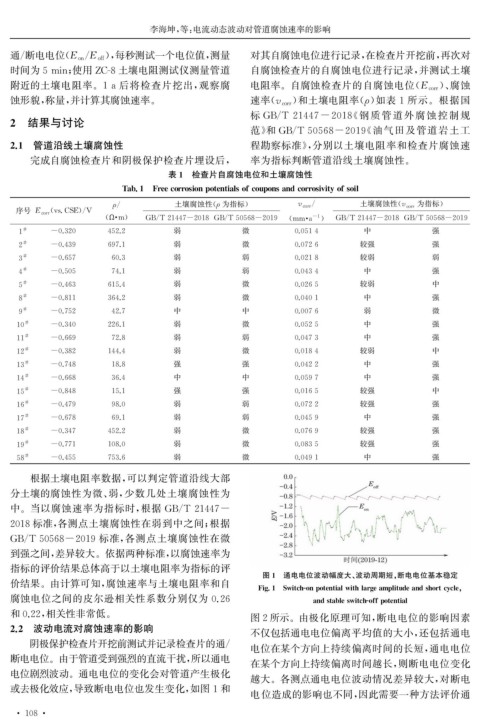

/ ), 每秒测试一个电位值, 测量 对其自腐蚀电位进行记录, 在检查片开挖前, 再次对
通 / 断电电位( E on E off

时间为5min ; 使用 ZC-8土壤电阻测试仪测量管道 自腐蚀检查片的自腐蚀电位进行记录, 并测试土壤
附近的土壤电阻率。 1a后将检查片挖出, 观察腐 电阻率。自腐蚀检查片的自腐蚀电位( E corr )、 腐蚀

蚀形貌, 称量, 并计算其腐蚀速率。 速率( v corr ) 和土壤电阻率() 如表 1 所示。根据国
ρ
标 GB / T21447-2018 《 钢质管道外腐蚀控制规

2 结果与讨论
范》 和 GB / T50568-2019 《 油气田及管道岩土工
2.1 管道沿线土壤腐蚀性 程勘察标准》, 分别以土壤电阻率和检查片腐蚀速
完成自腐蚀检查片和阴极保护检查片埋设后, 率为指标判断管道沿线土壤腐蚀性。
表1 检查片自腐蚀电位和土壤腐蚀性

Tab.1 Freecorrosion p otentialsofcou p onsandcorrosivi t y ofsoil
ρ
ρ / 土壤腐蚀性( 为指标) v corr / 土壤腐蚀性( v corr 为指标)
(
序号 E corr vs.CSE )/ V
-1
( Ω · m ) GB / T21447-2018 GB / T50568-2019 ( mm · a ) GB / T21447-2018 GB / T50568-2019
# 弱 微 中 强
1 -0.320 452.2 0.0514
# 弱 微 较强 强
2 -0.439 697.1 0.0726
# 弱 弱 较弱 弱
3 -0.657 60.3 0.0218
# 弱 弱 中 强
4 -0.505 74.1 0.0434

# 弱 微 较弱 中
5 -0.463 615.4 0.0265

# 弱 微 中 强
8 -0.811 364.2 0.0401
# 中 中 弱 微
9 -0.752 42.7 0.0076
# 弱 微 中 强
10 -0.340 226.1 0.0525
# 弱 弱 中 强
11 -0.669 72.8 0.0473
# 弱 微 较弱 中
12 -0.382 144.4 0.0184
# 强 强 中 强
13 -0.748 18.8 0.0422
# 中 中 中 强
14 -0.668 36.4 0.0597
# 强 强 较强 中
15 -0.848 15.1 0.0165
# 弱 弱 较强 强
16 -0.479 98.0 0.0722
# 弱 弱 中 强
17 -0.678 69.1 0.0459
# 弱 微 较强 强
18 -0.347 452.2 0.0769
# 弱 微 较强 强
19 -0.771 108.0 0.0835
# 弱 微 中 强
58 -0.4 55 753.6 0.0491
根据土壤电阻率数据, 可以判定管道沿线大部
分土壤的腐蚀性为微、 弱, 少数几处土壤腐蚀性为

中。当以腐蚀速率为指标时, 根据 GB / T21447-
2018标准, 各测点土壤腐蚀性在弱到中之间; 根据

GB / T50568-2019 标准, 各测点土壤腐蚀性在微
到强之间, 差异较大。依据两种标准, 以腐蚀速率为
指标的评价结果总体高于以土壤电阻率为指标的评
图1 通电电位波动幅度大、 波动周期短, 断电电位基本稳定
价结果。由计算可知, 腐蚀速率与土壤电阻率和自 Fi g .1 Switch-on p otentialwithlar g eam p litudeandshortc y cle ,

腐蚀电位之间的皮尔逊相关性系数分别仅为 0.26 andstableswitch-off p otential
和0.22 , 相关性非常低。 图2所示。由极化原理可知, 断电电位的影响因素
2.2 波动电流对腐蚀速率的影响 不仅包括通电电位偏离平均值的大小, 还包括通电
阴极保护检查片开挖前测试并记录检查片的通 / 电位在某个方向上持续偏离时间的长短, 通电电位
断电电位。由于管道受到强烈的直流干扰, 所以通电
在某个方向上持续偏离时间越长, 则断电电位变化
电位剧烈波动。通电电位的变化会对管道产生极化
越大。各测点通电电位波动情况差异较大, 对断电
或去极化效应, 导致断电电位也发生变化, 如图1和
电位造成的影响也不同, 因此需要一种方法评价通
· 1 0 ·
8
