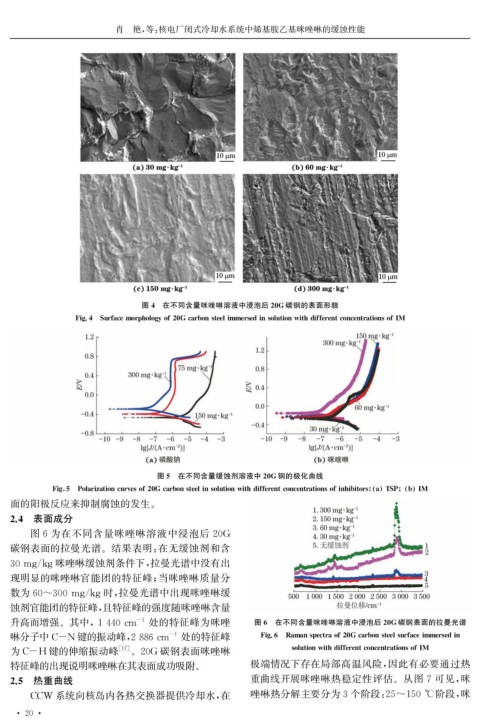

Page 28 - 腐蚀与防护2024年第十一期

肖 艳, 等: 核电厂闭式冷却水系统中烯基胺乙基咪唑啉的缓蚀性能

图4 在不同含量咪唑啉溶液中浸泡后20G碳钢的表面形貌

Fi g .4 Surfacemor p holo gy of20GcarbonsteelimmersedinsolutionwithdifferentconcentrationsofIM

图5 在不同含量缓蚀剂溶液中20G钢的极化曲线

Fi g 5 Polarizationcurvesof20Gcarbonsteelinsolutionwithdifferentconcentrationsofinhibitors a TSP b IM
面的阳极反应来抑制腐蚀的发生。
2.4 表面成分

图6为在不同含量咪唑啉溶液中浸泡后 20G
碳钢表面的拉曼光谱。结果表明: 在无缓蚀剂和含

30m gk g 咪唑啉缓蚀剂条件下, 拉曼光谱中没有出
/
现明显的咪唑啉官能团的特征峰; 当咪唑啉质量分

数为60~300m gk g 时, 拉曼光谱中出现咪唑啉缓
/
蚀剂官能团的特征峰, 且特征峰的强度随咪唑啉含量

-1 处的特征峰为咪唑 图6 在不同含量咪唑啉溶液中浸泡后20G碳钢表面的拉曼光谱
升高而增强。其中, 1440cm

-1 处的特征峰 Fi g .6 Ramans p ectraof20Gcarbonsteelsurfaceimmersedin
啉分子中 C-N 键的振动峰, 2886cm

为 C-H 键的伸缩振动峰 [ 17 ] 。 20G 碳钢表面咪唑啉 solutionwithdifferentconcentrationsofIM
特征峰的出现说明咪唑啉在其表面成功吸附。 极端情况下存在局部高温风险, 因此有必要通过热
2.5 热重曲线 重曲线开展咪唑啉热稳定性评估。从图7可见, 咪

CCW 系统向核岛内各热交换器提供冷却水, 在 唑啉热分解主要分为3个阶段: 25~150℃阶段, 咪
· 2 0 ·
