Page 29 - 腐蚀与防护2024年第十一期
P. 29
肖 艳, 等: 核电厂闭式冷却水系统中烯基胺乙基咪唑啉的缓蚀性能
强度随咪唑啉含量升高而增强, 表明咪唑啉在材
料表面成功吸附。
( 3 )咪唑啉热分解主要分为 3 个阶段: 25~
150℃阶段, 咪唑啉质量急剧下降, 质量损失约为
60% ; 150~240 ℃阶段, 咪唑啉剩余质量基本保持
稳定; 240~500℃阶段, 咪唑啉质量缓慢下降, 这是
由于咪唑啉分子发生分解, 500℃时分解基本完成。
参考文献:

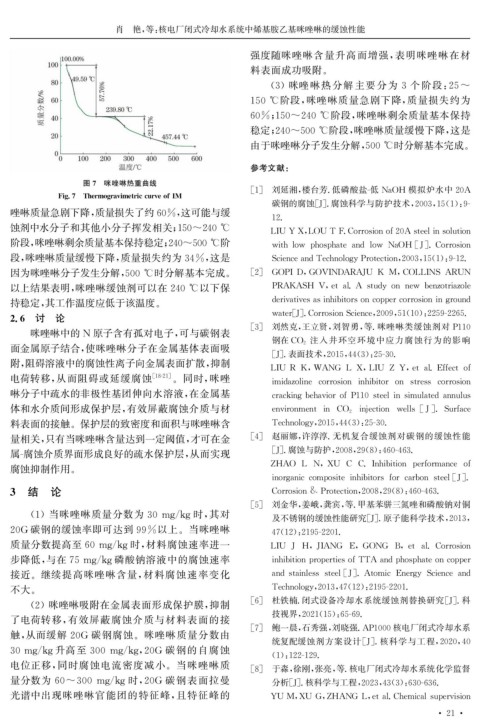

图7 咪唑啉热重曲线
[ 1 ] 刘延湘, 楼台芳. 低磷酸盐 - 低 NaOH 模拟炉水中 20A
Fi g .7 Thermo g ravimetriccurveofIM
碳钢的腐蚀[ J ] . 腐蚀科学与防护技术, 2003 , 15 ( 1 ): 9-
唑啉质量急剧下降, 质量损失了约60% , 这可能与缓
12.
蚀剂中水分子和其他小分子挥发相关; 150~240℃
LIUYX , LOUTF.Corrosionof20Asteelinsolution
阶段, 咪唑啉剩余质量基本保持稳定; 240~500℃阶
withlow p hos p hateandlow NaOH [ J ] .Corrosion
段, 咪唑啉质量缓慢下降, 质量损失约为34% , 这是 ScienceandTechnolo gyProtection , 2003 , 15 ( 1 ): 9-12.
因为咪唑啉分子发生分解, 500℃时分解基本完成。 [ 2 ] GOPID , GOVINDARAJU K M , COLLINS ARUN
以上结果表明, 咪唑啉缓蚀剂可以在240℃以下保 PRAKASH V , etal.A stud yonnew benzotriazole
持稳定, 其工作温度应低于该温度。 derivativesasin hibitorsonco pp ercorrosioning round
2.6 讨 论 water [ J ] .CorrosionScience , 2009 , 51 ( 10 ): 2259-2265.
[ 3 ] 刘然克, 王立贤, 刘智勇, 等. 咪唑啉类缓蚀剂对 P110
咪唑啉中的 N 原子含有孤对电子, 可与碳钢表
钢在 CO 2 注入井环空环境中应力腐蚀行为的影响
面金属原子结合, 使咪唑啉分子在金属基体表面吸
[ J ] . 表面技术, 2015 , 44 ( 3 ): 25-30.
附, 阻碍溶液中的腐蚀性离子向金属表面扩散, 抑制
LIU R K , WANG L X , LIU Z Y , etal.Effectof
电荷转移, 从而阻碍或延缓腐蚀 [ 18-21 ] 。同时, 咪唑
imidazoline corrosion inhibitor on stress corrosion
啉分子中疏水的非极性基团伸向水溶液, 在金属基 crackin gbehaviorofP110steelinsimulatedannulus
体和水介质间形成保护层, 有效屏蔽腐蚀介质与材 environmentin CO 2 in j ection wells [ J ] .Surface
料表面的接触。保护层的致密度和面积与咪唑啉含 Technolo gy , 2015 , 44 ( 3 ): 25-30.
量相关, 只有当咪唑啉含量达到一定阈值, 才可在金 [ 4 ] 赵丽娜, 许淳淳. 无机复合缓蚀剂对碳钢的缓蚀性能
属 - 腐蚀介质界面形成良好的疏水保护层, 从而实现 [ J ] . 腐蚀与防护, 2008 , 29 ( 8 ): 460-463.
ZHAO L N , XU C C.Inhibition p erformance of
腐蚀抑制作用。
inor g aniccom p ositeinhibitorsforcarbonsteel [ J ] .
3 结 论 Corrosion&Protection , 2008 , 29 ( 8 ): 460-463.
[ 5 ] 刘金华, 姜峨, 龚宾, 等. 甲基苯骈三氮唑和磷酸钠对铜
( 1 )当咪唑啉质量分数为 30m gk g 时, 其对 及不锈钢的缓蚀性能研究[ J ] . 原子能科学技术, 2013 ,
/
20G 碳钢的缓蚀率即可达到99%以上。当咪唑啉 47 ( 12 ): 2195-2201.
质量分数提高至60m gk g 时, 材料腐蚀速率进一 LIU J H , JIANG E , GONG B , et al.Corrosion
/
步降低, 与在75m gk g 磷酸钠溶液中的腐蚀速率 inhibitionp ro p ertiesofTTAandp hos p hateonco pp er
/
接近。继续提高咪唑啉含量, 材料腐蚀速率变化 andstainlesssteel [ J ] .Atomic Ener gy Scienceand
不大。 Technolo gy , 2013 , 47 ( 12 ): 2195-2201.
[ 6 ] 杜铁楠. 闭式设备冷却水系统缓蚀剂替换研究[ J ] . 科
( 2 )咪唑啉吸附在金属表面形成保护膜, 抑制
了电荷转移, 有效屏蔽腐蚀介质与材料表面的接 技视界, 2021 ( 15 ): 65-69.
[ 7 ] 鲍一晨, 石秀强, 刘晓强.AP1000核电厂闭式冷却水系
触, 从而缓解 20G 碳钢腐蚀。咪唑啉质量分数由
统复配缓蚀剂方案设计[ J ] . 核科学与工程, 2020 , 40
30m gk g 升高至 300m gk g20G 碳钢的自腐蚀
/
/ ,
( 1 ): 122-129.
电位正移, 同时腐蚀电流密度减小。当咪唑啉质 [ 8 ] 于淼, 徐刚, 张亮, 等. 核电厂闭式冷却水系统化学监督
量分数为 60~300m gk g 时, 20G 碳钢表面拉曼 分析[ J ] . 核科学与工程, 2023 , 43 ( 3 ): 630-636.
/
光谱中出现咪唑啉官能团的特征峰, 且特征峰的 YU M , XU G , ZHANGL , etal.Chemicalsu p ervision
· 2 ·
1
