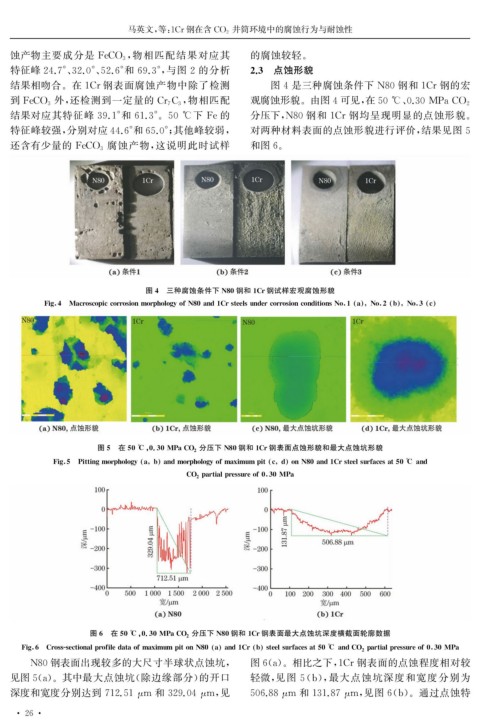

Page 34 - 腐蚀与防护2024年第十一期
P. 34

马英文, 等: 1Cr 钢在含 CO 2 井筒环境中的腐蚀行为与耐蚀性

                           , 物相匹配结果对应其
   蚀产物主要成分是 FeCO 3                                   的腐蚀较轻。
   特征峰24.7° 、 32.0° 、 52.6° 和 69.3° , 与图 2 的分析       2.3 点蚀形貌
   结果相吻合。在1Cr钢表面腐蚀产物中除了检测                              图4是三种腐蚀条件下 N80钢和1Cr钢的宏
                                       , 物相匹配
   到 FeCO 3  外, 还检测到一定量的 Cr 7 C 3                    观腐蚀形貌。由图4可见, 在50℃ 、 0.30MPaCO 2

   结果对应其特征峰 39.1° 和 61.3° 。 50 ℃ 下 Fe的               分压下, N80钢和 1Cr钢均呈现明显的点蚀形貌。
   特征峰较强, 分别对应44.6° 和65.0° ; 其他峰较弱,                  对两种材料表面的点蚀形貌进行评价, 结果见图 5
                       腐蚀产物, 这说明此时试样
   还含有少量的 FeCO 3                                     和图6 。
















                               图4 三种腐蚀条件下 N80钢和1Cr钢试样宏观腐蚀形貌

          Fi g  4 Macrosco p iccorrosionmor p holo gy ofN80and1CrsteelsundercorrosionconditionsNo 1   a    No 2   b    No 3   c

















                                           分压下 N80钢和1Cr钢表面点蚀形貌和最大点蚀坑形貌
                     图5 在50℃ , 0.30MPaCO 2

            Fi g  5 Pittin gmor p holo gy   a b   andmor p holo gy ofmaximump it   c d   onN80and1Crsteelsurfacesat50℃and

                                        CO 2p artial p ressureof0 30MPa
















                                         分压下 N80钢和1Cr钢表面最大点蚀坑深度横截面轮廓数据

                    图6 在50℃ , 0.30MPaCO 2

     Fi g  6 Cross-sectional p rofiledataofmaximump itonN80   a   and1Cr   b   steelsurfacesat50℃andCO 2p artial p ressureof0 30MPa

     N80钢表面出现较多的大尺寸半球状点蚀坑,                           图6 ( a )。相比之下, 1Cr钢表面的点蚀程度相对较
   见图5 ( a )。其中最大点蚀坑( 除边缘部分) 的开口                     轻微, 见图 5 ( b ), 最大点蚀坑深度和宽度分别为


   深度和宽度分别达到 712.51 μ m 和 329.04 μ m , 见             506.88 μ m 和131.87 μ m , 见图6 ( b )。通过点蚀特


    · 2 6 ·
   29   30   31   32   33   34   35   36   37   38   39
