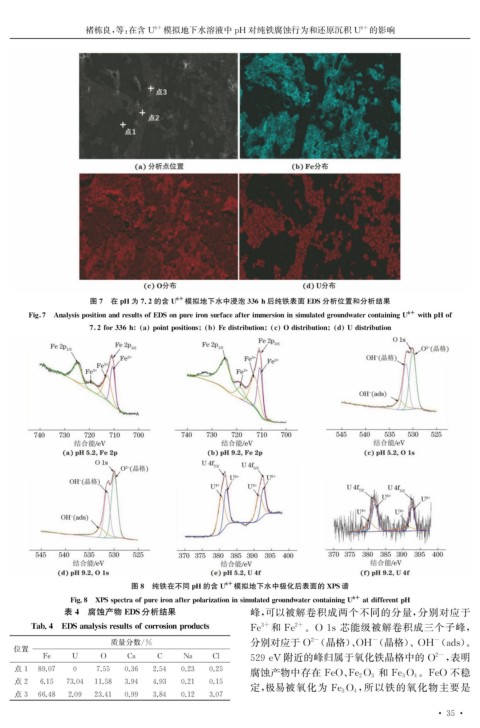

Page 43 - 腐蚀与防护2024年第十一期
P. 43
褚栋良, 等: 在含 U 模拟地下水溶液中 p H 对纯铁腐蚀行为和还原沉积 U 的影响
6+
6+
6+
图7 在 p H 为7.2的含 U 模拟地下水中浸泡336h后纯铁表面 EDS分析位置和分析结果
6+
Fi g 7 Anal y sis p ositionandresultsofEDSon p ureironsurfaceafterimmersioninsimulated g roundwatercontainin gU with p Hof
7 2for336h a p oint p ositions b Fedistribution c Odistribution d Udistribution
6+
图8 纯铁在不同 p H 的含 U 模拟地下水中极化后表面的 XPS谱
6+
Fi g .8 XPSs p ectraof p ureironafter p olarizationinsimulated g roundwatercontainin gU atdifferent p H
表4 腐蚀产物 EDS分析结果 峰, 可以被解卷积成两个不同的分量, 分别对应于
Tab.4 EDSanal y sisresultsofcorrosion p roducts Fe 和 Fe 。 O1s 芯能级被解卷积成三个子峰,
2+
3+
2-
-
-
质量分数 / % 分别对应于 O ( 晶格)、 OH ( 晶格)、 OH ( ads )。
位置
2-
Fe U O Ca C Na Cl 529eV 附近的峰归属于氧化铁晶格中的 O , 表明
点1 89.07 0 7.55 0.36 2.54 0.23 0.25 和 Fe 3O 4 FeO 不稳
。
腐蚀产物中存在 FeO 、 Fe 2O 3
点2 6.15 73.04 11.58 3.94 4.93 0.21 0.15 , 所以铁的氧化物主要是
定, 极易被氧化为 Fe 3O 4
点3 66.48 2.09 23.41 0.99 3.84 0.12 3.07
· 3 ·
5
