Page 54 - 腐蚀与防护2024年第十一期
P. 54
吴正江, 等: 三种船用不锈钢在海水中的腐蚀匹配性
表2 点蚀电位 面腐蚀最为严重, ZG03Cr26Ni7Mo4N 腐蚀最轻。此
Tab.2 Pittin gp otential 外, 05Cr17Ni4Cu4Nb和 0Cr16Ni5Mo表面还出现一
不锈钢 E b100 vs.SCE )/ mV 些点蚀坑, 点蚀坑大小不一, 数量较多, 呈离散分布。
(
三种不锈钢的缝隙腐蚀深度见表 3 。结果表
05Cr17Ni4Cu4Nb 225
明, 05Cr17Ni4Cu4Nb 的 平 均 缝 隙 腐 蚀 深 度 达 到
0Cr16Ni5Mo 252
ZG03Cr26Ni7Mo4N 1092 0.71mm , 最大缝隙腐蚀深度为0.96mm , 其缝隙腐蚀
敏感性明显高于0Cr16Ni5Mo ; ZG03Cr26Ni7Mo4N 的
2.2 缝隙腐蚀行为
平均缝隙腐蚀深度虽然仅有0.43mm , 是三种不锈钢
由图4可见, 经过缝隙腐蚀后, 三种不锈钢表面人
中最低的, 但其最大缝隙腐蚀深度高达0.98mm , 因
工缝隙处均出现了明显的腐蚀环, 其中0Cr16Ni5Mo表
此该不锈钢也有一定的缝隙腐蚀风险。
表3 三种不锈钢的缝隙腐蚀深度
Tab .3 Crevicecorrosionde p thsofthreestainlesssteels
最大缝隙腐蚀 平均缝隙腐蚀
不锈钢
深度 / mm 深度 / mm
05Cr17Ni4Cu4Nb 0.96 0.71±0.09
0Cr16Ni5Mo 0.65 0.51±0.05
ZG03Cr26Ni7Mo4N 0.98 0.43±0.05
2.3 电偶腐蚀行为
和
三种不锈钢偶对在海水中的电偶电位 E c p
随时间的变化曲线如图5所示。
电偶电流密度J c p

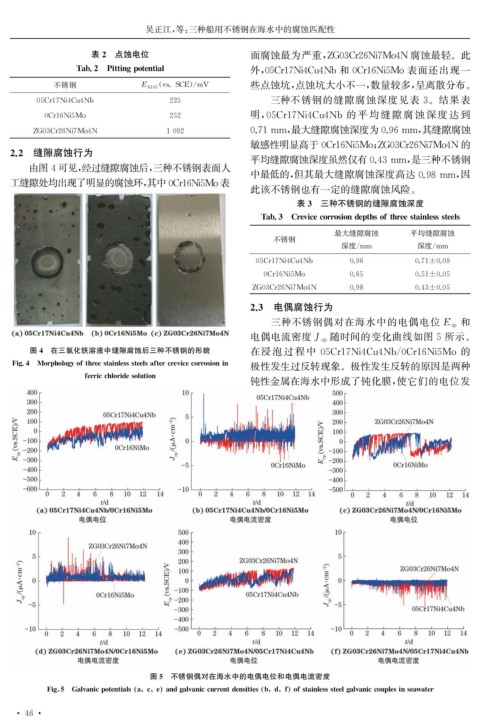

图4 在三氯化铁溶液中缝隙腐蚀后三种不锈钢的形貌 在浸 泡 过 程 中 05Cr17Ni4Cu4Nb / 0Cr16Ni5Mo 的
Fi g .4 Mor p holo gy ofthreestainlesssteelsaftercrevicecorrosionin 极性发生过反转现象。极性发生反转的原因是两种
ferricchloridesolution
钝性金属在海水中形成了钝化膜, 使它们的电位发
图5 不锈钢偶对在海水中的电偶电位和电偶电流密度
Fi g 5 Galvanic p otentials a c e and g alvaniccurrentdensities b d f ofstainlesssteel g alvaniccou p lesinseawater
· 4 6 ·
