Page 55 - 腐蚀与防护2024年第十一期
P. 55

吴正江, 等: 三种船用不锈钢在海水中的腐蚀匹配性

   生不同程度正移, 偶对金属的电位差变小, 乃至出                          试验方法》 和 T / CSCP0035.12-2018 《 低合金结构


                                                2    钢实验室腐蚀试验 第 12 部分: 低合金结构钢电偶
   现反 差, 平 均 电 偶 电 流 密 度 约 为 0.011 μ A / cm

                2
   ( ≤0.3 μ A / cm ), 电 偶 腐 蚀 敏 感 等 级 为 A 级;         腐蚀试验方法》, 当两偶接金属的自腐蚀电位相差不

   ZG03Cr26Ni7Mo4N / 0Cr16Ni5Mo在海水中的电偶               超过 50mV 时, 偶对没有发生明显电偶腐蚀的倾
   电位接近0Cr16Ni5Mo的自腐蚀电位, 根据材料的                       向。由 图 6 可 见, 05Cr17Ni4Cu4Nb / 0Cr16Ni5Mo

   阳极极化曲线可知, 0Cr16Ni5Mo的钝化膜稳定性                       在海水中浸泡15d后仍保持原有的金属光泽, 没有
   较低, 导致电偶电位的波动较大, 浸泡一段时间后也                         发 生 明 显 的 腐 蚀, 因 两 者 自 腐 蚀 电 位 差 小 于
   出现了偶对极性反转情况, 平均电偶电流密度约为                           50mV , 所以它们没有发生电偶腐蚀的倾向。由表


               2
   0.021 μ A / cm , 电 偶 腐 蚀 敏 感 等 级 为 A 级;           4可知, 05Cr17Ni4Cu4Nb / 0Cr16Ni5Mo的平均电偶
   ZG03Cr26Ni7Mo4N / 05Cr17Ni4Cu4Nb稳定后的电             腐蚀速率为0.0004mm / a , 没有发生明显的电偶腐


   偶电位接近05Cr17Ni4Cu4Nb的自腐蚀电位, 电偶                     蚀。 ZG03Cr26Ni7Mo4N 和0Cr16Ni5Mo的自腐蚀
   电位 情 况 与 ZG03Cr26Ni7Mo4N / 0Cr16Ni5Mo 类           电位 相 差 约 120 mV , 两 者 偶 接 后 可 能 发 生 以

   似, 05Cr17Ni4Cu4Nb的钝化膜稳定性较高, 因此电                   0C r16Ni5Mo 为阳极、 ZG03Cr26Ni7Mo4N 为阴极
   偶电位 波 动 相 对 较 小, 平 均 电 偶 电 流 密 度 约 为              的电偶腐蚀, 但试验后不锈钢表面无明显腐蚀痕迹,

               2
   0.027 μ A / cm 。                                  且最终平均电偶腐蚀速率为0.0009mm / a , 未发生

       三种不锈钢偶对在海水中浸泡 1 5d并去除腐                        明 显 的 电 偶 腐 蚀; ZG03Cr26Ni7Mo4N 和
   蚀产物后的形貌如图6所示, 偶接情况下阳极的平                           05Cr17Ni4Cu4Nb的自腐蚀电位相差约140mV , 但


   均腐蚀 速 率 见 表 4 。依 据 T / CSTM 00046.12-             试验后不锈钢表面也无明显腐蚀, 平均电偶腐蚀速



   2018 《 低合金结构钢腐蚀试验 第12部分: 电偶腐蚀                     率为0.0014mm / a , 没有发生明显的电偶腐蚀。

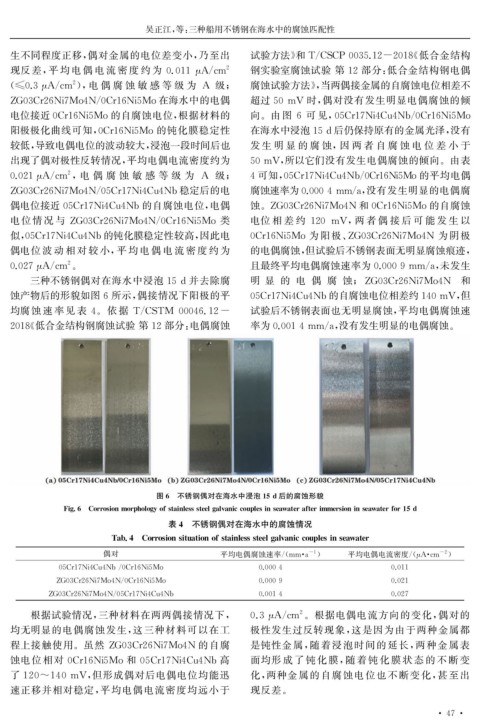

                                  图6 不锈钢偶对在海水中浸泡15d后的腐蚀形貌

              Fi g .6 Corrosionmor p holo gy ofstainlesssteel g alvaniccou p lesinseawaterafterimmersioninseawaterfor15d
                                    表4 不锈钢偶对在海水中的腐蚀情况

                        Tab.4 Corrosionsituationofstainlesssteel g alvaniccou p lesinseawater
                       偶对                      平均电偶腐蚀速率 /( mm · a )       平均电偶电流密度 /( A · cm -2 )
                                                                  -1
                                                                                        μ

             05Cr17Ni4Cu4Nb / 0Cr16Ni5Mo               0.0004                     0.011

            ZG03Cr26Ni7Mo4N / 0Cr16Ni5Mo               0.0009                     0.021

           ZG03Cr26Ni7Mo4N / 05Cr17Ni4Cu4Nb            0.0014                     0.027

                                                               2
     根据试验情况, 三种材料在两两偶接情况下,                           0.3 μ A / cm 。根据电偶电流方向的变化, 偶对的
   均无明显的电偶腐蚀发生, 这三种材料可以在工                            极性发生过反转现象, 这是因为由于两种金属都
   程上接触使用。虽然 ZG03Cr26Ni7Mo4N 的自腐                     是钝性金属, 随着浸泡时间的延长, 两种金属表

   蚀电位相对 0Cr16Ni5Mo和 05Cr17Ni4Cu4Nb 高                面均形 成 了 钝 化 膜, 随 着 钝 化 膜 状 态 的 不 断 变
   了120~140mV , 但形成偶对后电偶电位均能迅                        化, 两种金属的自腐蚀电位也不断变化, 甚至出

   速正移并相对稳定, 平均电偶电流密度均远小于                            现反差。

                                                                                            · 4  ·
                                                                                               7
   50   51   52   53   54   55   56   57   58   59   60
